一般住宅施工例をご紹介します。企業・官公庁向け施工例 もございます。

クリックするとズームします

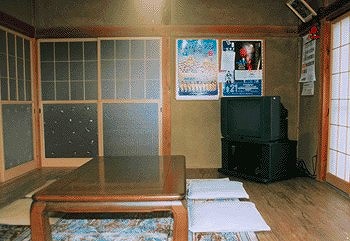

リフォーム時のオンドルエコノ施工例

クリックするとズームします

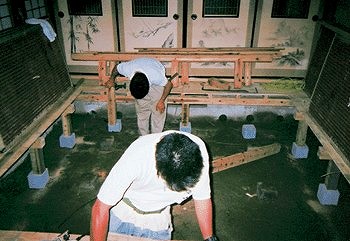

床板の撤去

クリックするとズームします

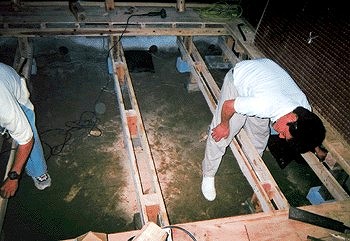

オンドル設置空間を確保するため
床を
20cm下げる

クリックするとズームします

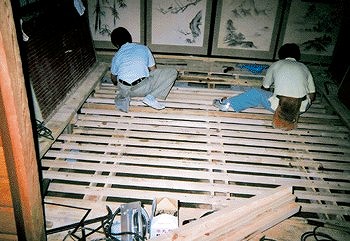

重量に耐えられるよう床底部をしっかりと施工

クリックするとズームします

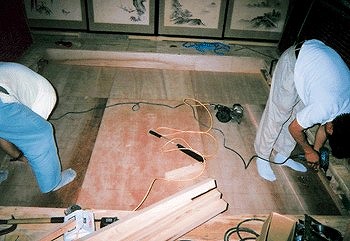

コンパネで箱状にします

クリックするとズームします

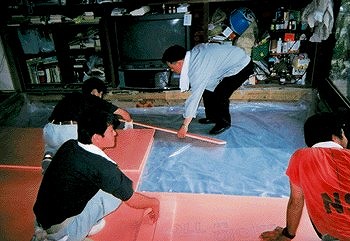

防水ビニールシート 発泡系断熱材 銀箔シート
の順で敷設

クリックするとズームします

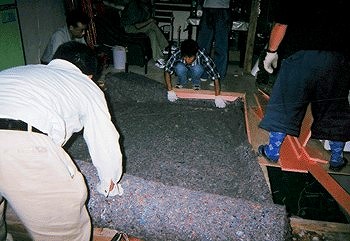

発泡材保護に厚手の専用ウエスで覆う

クリックするとズームします

自然石(玉砂利)を半分入れる

クリックするとズームします

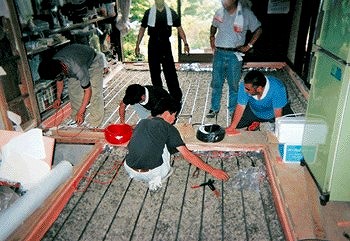

オンドル心臓部のヒータを設置してから

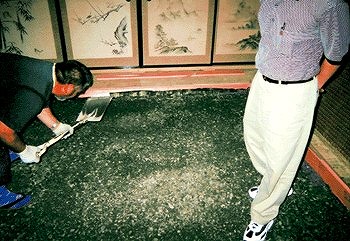

残りの自然石
(玉砂利)を平らにしながら入れる

クリックするとズームします

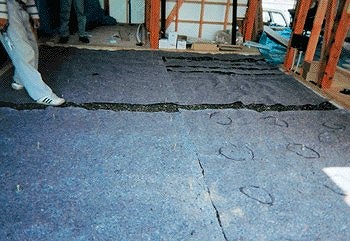

自然石(玉砂利)の上を
先ほどの専用ウエスで覆う

クリックするとズームします

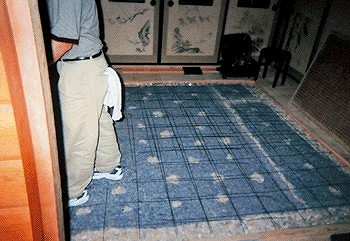

補強の為 ワイヤーメッシュを敷設

クリックするとズームします

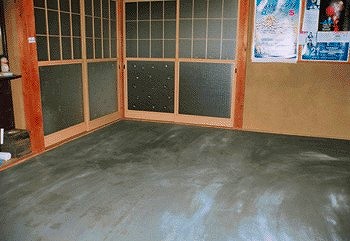

モルタル施工

  1日目の工事はここで終了です。
モルタルが乾くまで中
1~ 3日くらい様子を見ます。
クリックするとズームします

モルタルが乾燥したらフローリングで仕上げ
もちろん畳仕様も可能
畳の場合は床暖房専用の畳を用いる

クリックするとズームします

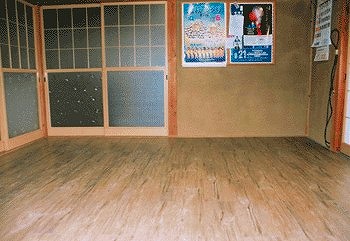

完成

クリックするとズームします

24時間暖かく空気も汚れないので、
お年寄りやお子様にも安全・安心・快適です。

企業・官公庁向け施工例をご紹介します。

クリックするとズームします

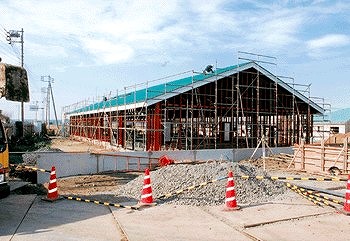

水戸市近郊老人ホーム新築工事

クリックするとズームします

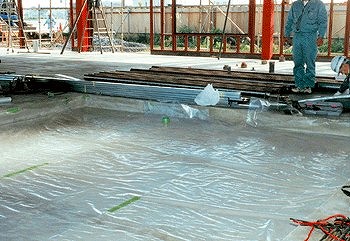

オンドルスペースをビニールで覆う

クリックするとズームします

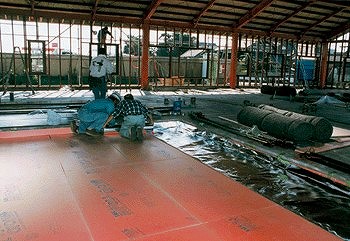

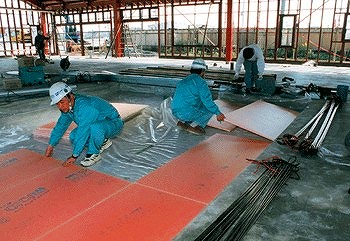

断熱用発泡材(スタイロフォーム)を敷く

クリックするとズームします

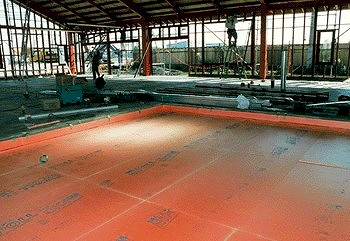

発泡材施工完了

クリックするとズームします

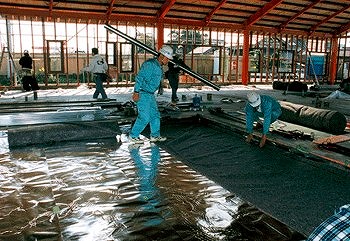

熱反射用銀箔シートを敷く

クリックするとズームします

厚手の専用ウエスを敷く

クリックするとズームします

専用ウエス施工完了

クリックするとズームします

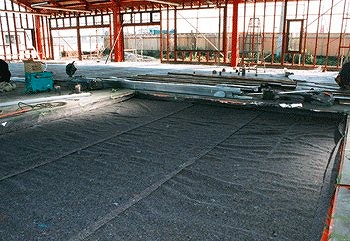

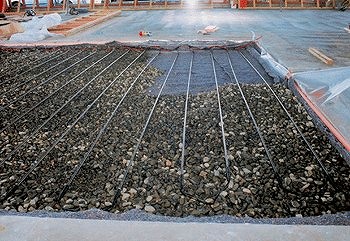

自然石(玉砂利)を入れヒーターを配置する

クリックするとズームします

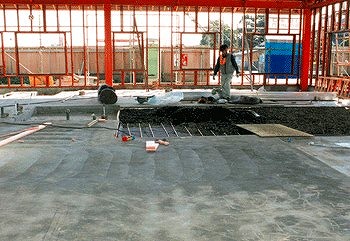

モルタルで下地完成(手前の部分)

クリックするとズームします

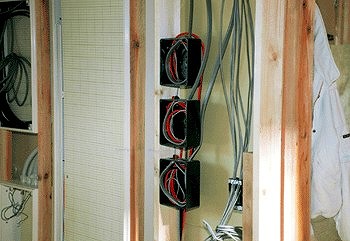

施工中のコントロールボックス(3ヶ所分)

クリックするとズームします

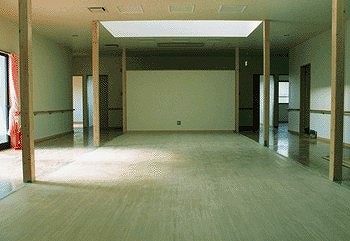

フローリングを貼って完成

クリックするとズームします

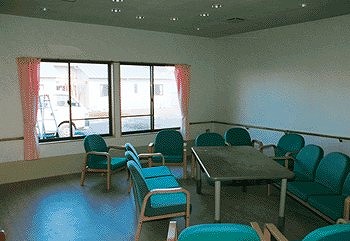

オンドル施工完了後、
用途に応じた造作や家具等の配置を行います 。
